CADDICTED wiBOB-TQFP32EP-DIL32

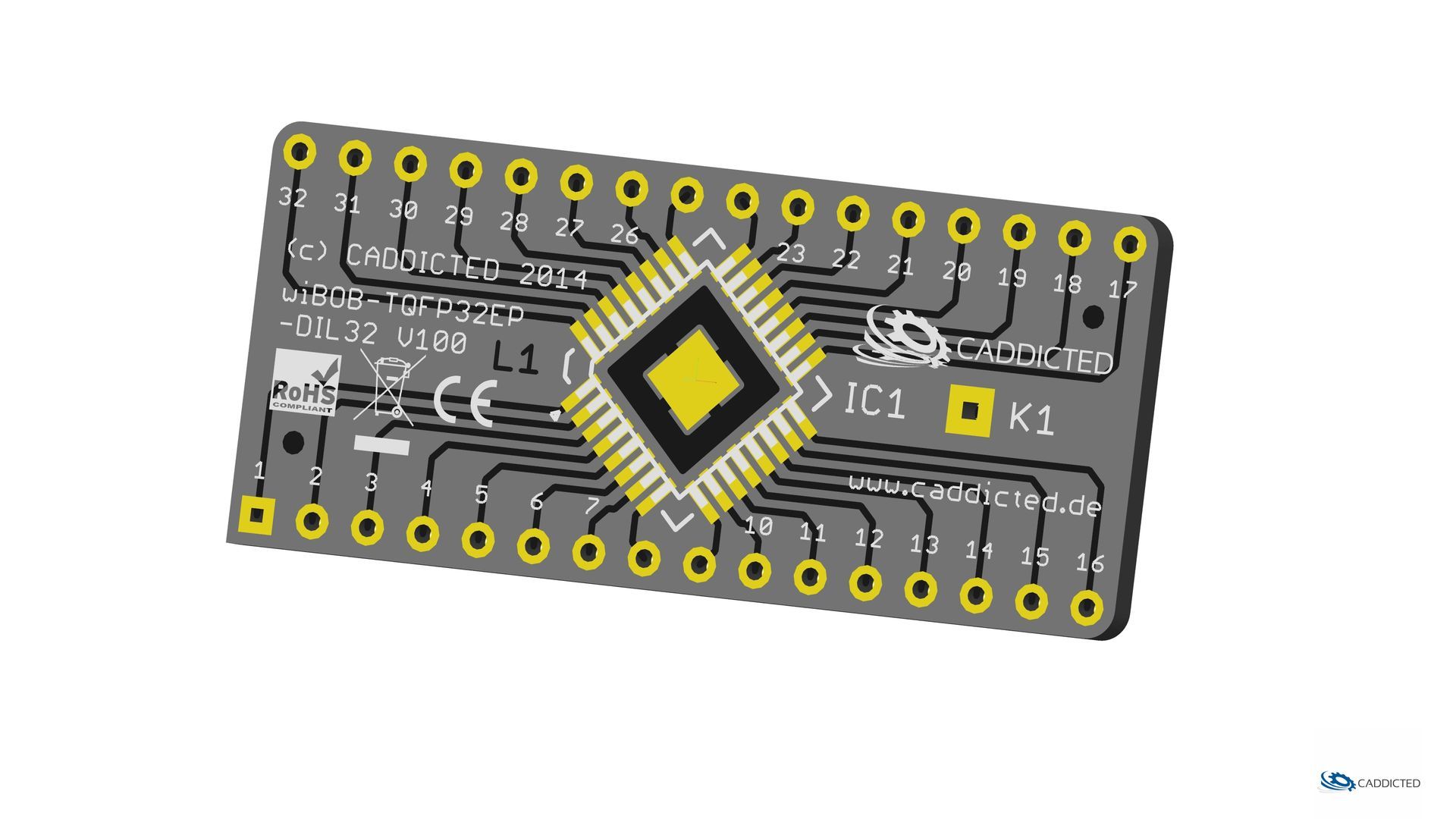

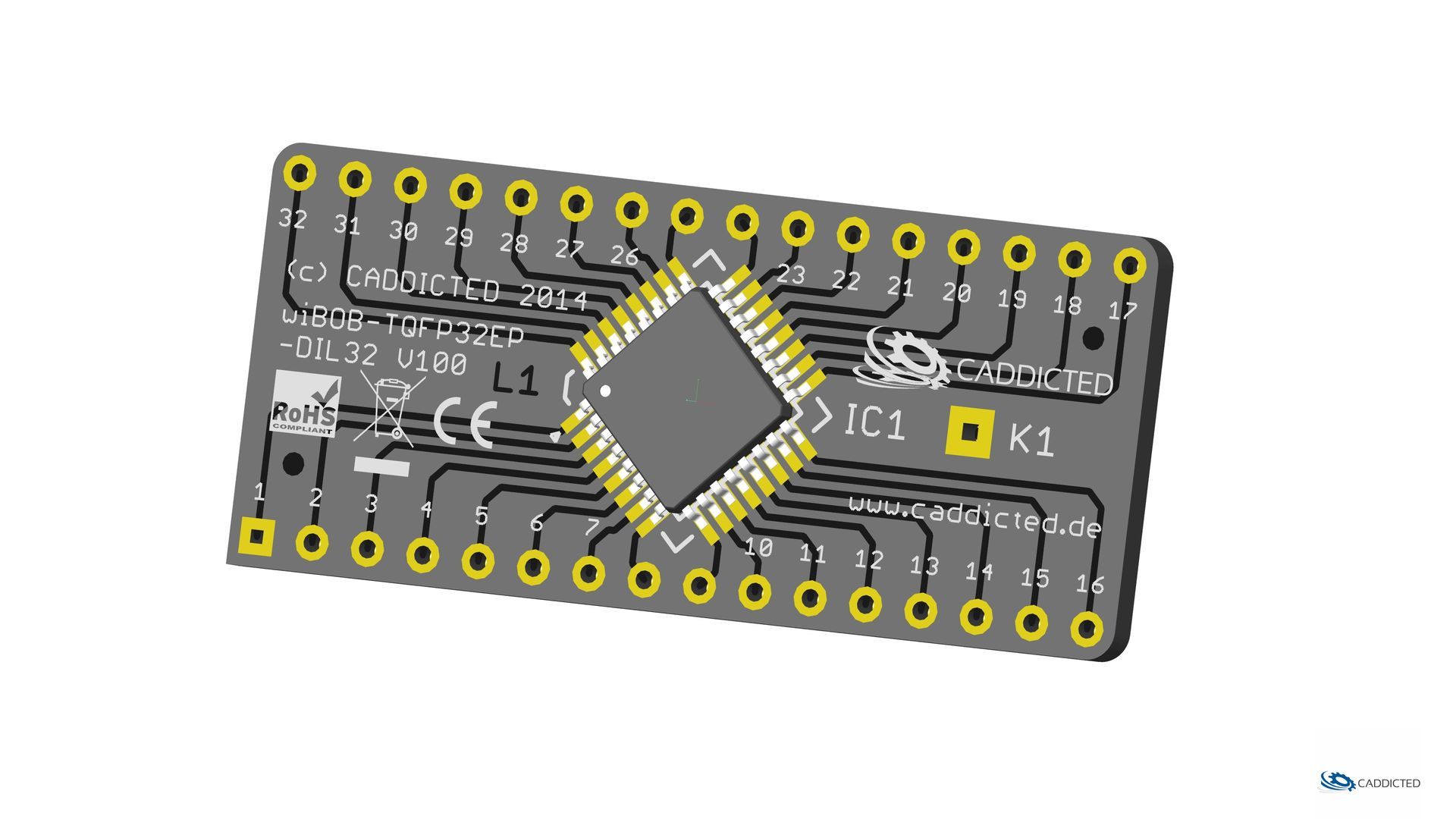

Breakout Board Adapter von TQFP32 mit Exposed Pad auf DIL32 im Standardraster von 2,54 mm.



Breakout Board Adapter von TQFP32 mit Exposed Pad auf DIL32 im Standardraster von 2,54 mm bzw. 100 mil.


IC-Footprint gemäß JEDEC MS-026ABA.


Sehr gut einsetzbar für kleinere Controller die ohne Peripherie direkt in ein Experimentierboard eingesetzt werden sollen. Die Controller sollten mit einem internen Clock laufen können, da das Board keinen externen Quarz oder RC-Schwingkreis anbietet.


Das Design ist für Free Use OHNE Garantie oder Gewährleistung!

- 1x Pad für Pfostenstecker K1 zum Abgriff des Potenzials am Exposed Pad

- IC-Footprint JEDEC MS-026ABA, IC-Gehäuse z.B. QFP80P900X900X120-32N-EP

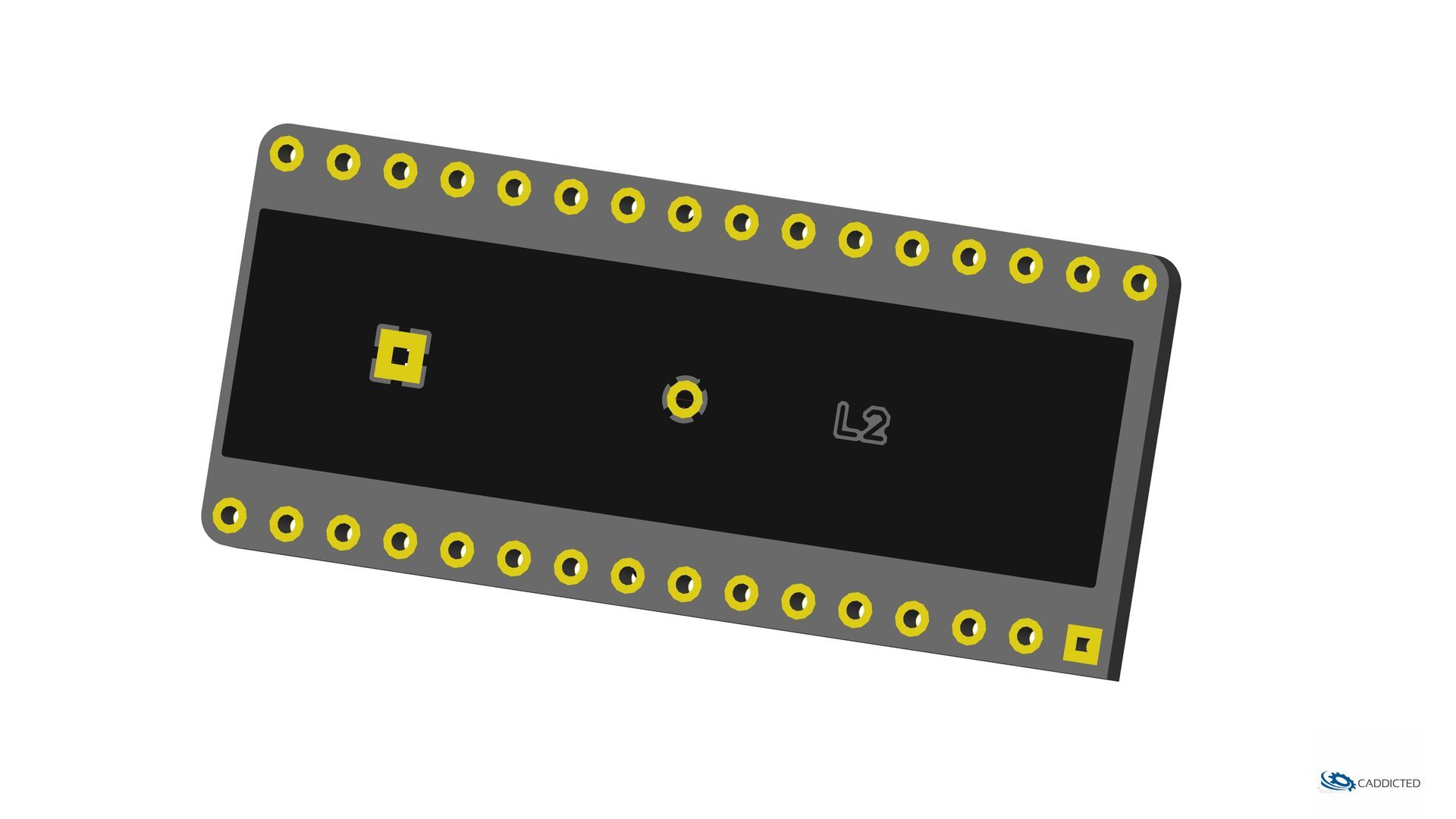

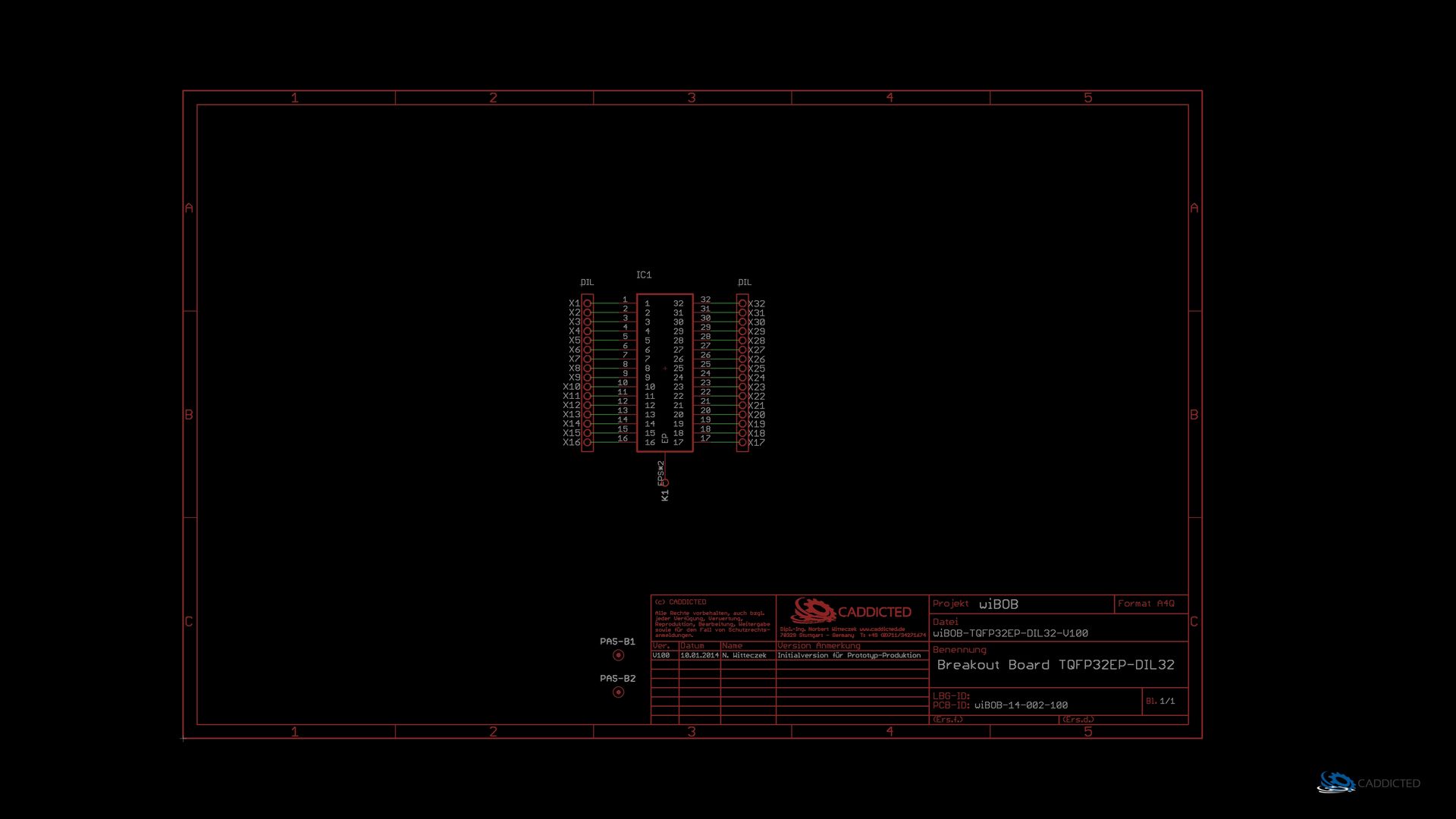

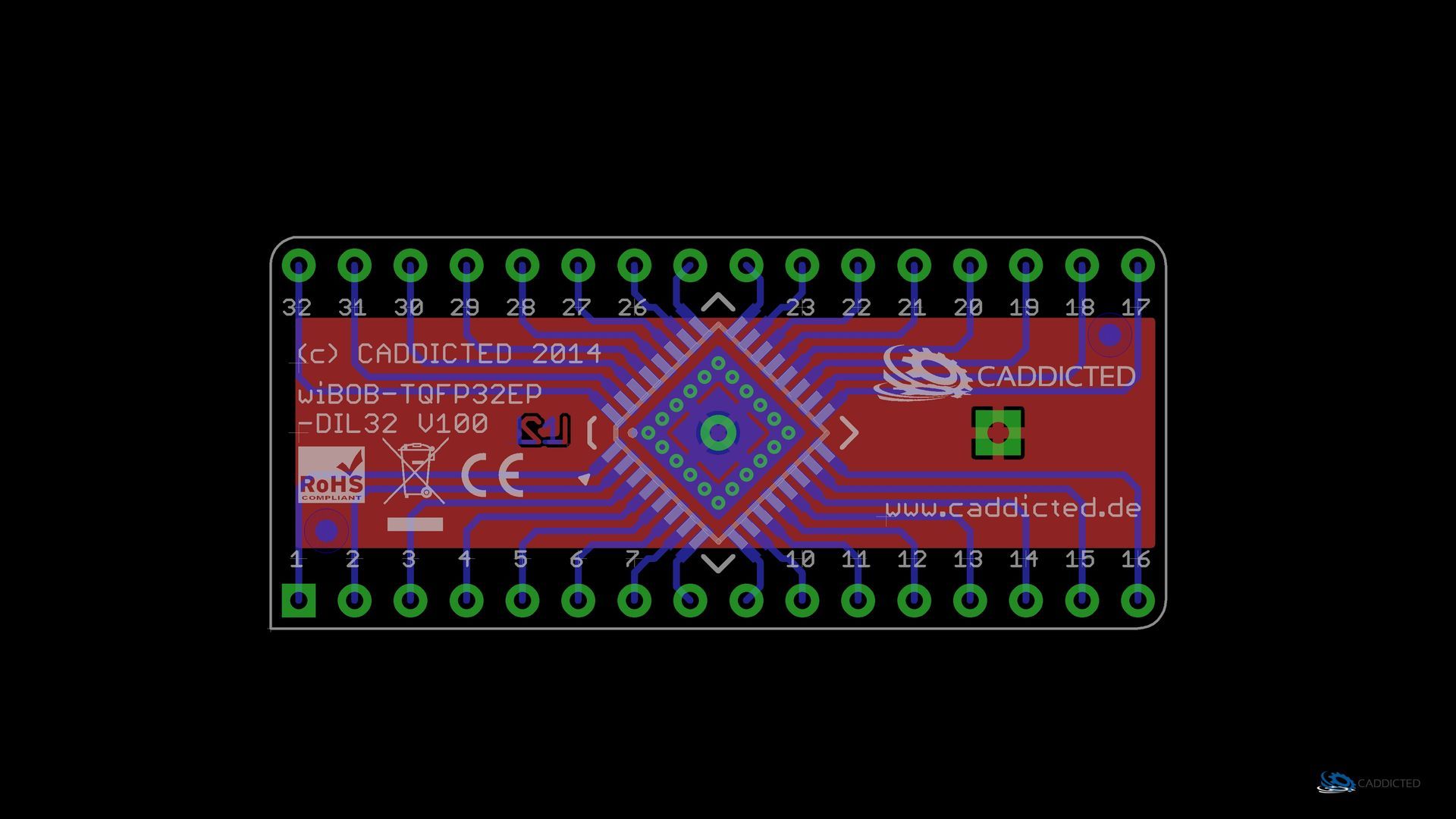

- Im Download-Container: Schaltplan als *.pdf, Layoutdokumentation als *.pdf, CAM-Daten, 3D-Daten




- Spannung:        max. 30 V

- Stromstärke:    max. 0,8 A (gemäß IPC-2221)

- Material:           FR4, 1,57 mm




- Maße:                            40,64 mm x 17,78 mm

- Padbohrungen:           0,80 mm

- Montagebohrungen:  keine

- Rastermaß:                   2,54 mm



- Als Prototyp produziert

- Version V100
